Gemakkelijk te controleren systeem dat de installatie van irrigatiesystemen, leidingen en verlichtingssystemen onder de vloer mogelijk maakt. Verstelbare tegeldragers voor het onderhoud van de onderliggende elementen.
Novoceram Outdoor Plus
Tegels op tegeldragers
Video
Video
De installatie op tegeldragers is mogelijk op harde ondergrond (b.v. op tegels) of op bestratingsstenen.
Plaatsing op tegeldragers : stap voor stap
Waterdicht maken
Voor de installatie op platte daken is het waterdicht maken van de basisvloer vereist
Schoonmaak
Reinig de basisvloer grondig alvorens te leggen
Plaatsen van de tegeldragers
Plaats de tegeldragers op de vloer (een maximale installatiehoogte van 10 cm wordt aanbevolen)

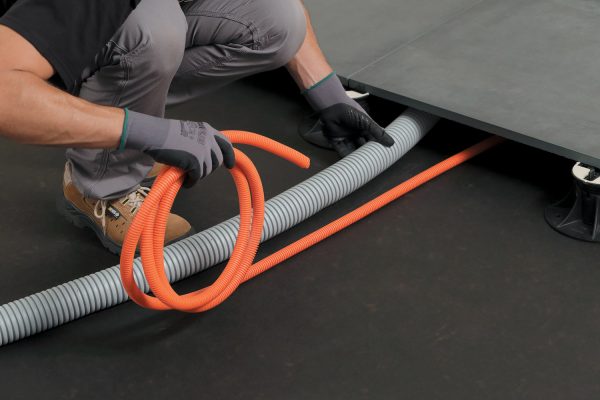

Kabels en leidingen
Indien nodig, plaats de kabels en leidingen
Plaatsing op tegeldragers
Plaats de Novoceram Outdoor Plus tegels op de eerder geplaatste tegeldragers

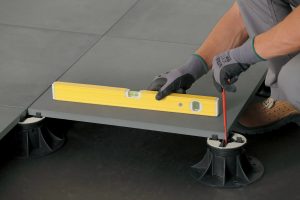

De tegels waterpas leggen
Controleer tijdens de installatie of de tegels goed waterpas liggen
Afstelsleutel
Gebruik de sleutel om de tegeldragers af te stellen om een vlak oppervlak te krijgen
Onmiddellijk begaanbaar
Novoceram Outdoor Plus tegels gelegd op tegeldragers kunnen onmiddellijk na het leggen worden belopen. Novoceram Outoor Plus tegeldragers doorstaan een breuktest met een belasting van meer dan 1 ton.De steunen voor de tegels op tegeldragers
Vaste tegeldrager
De minimumhoogte vanaf de vloer is 12 mm. Om een of meer delen van de steun op te hogen, is een 3 mm dikke hefschijf beschikbaar. De steunvoet is in het midden doorboord om zich beter aan te passen aan het installatievlak. De steunen kunnen gemakkelijk in vier delen worden verdeeld naar gelang van de uit te voeren legpatronen en zijn voorzien van afstandhouders om de voeg tussen de tegels te maken..
E434 - H 12 mm
E435 - H 15 mm
E436 - H 20 mm
E448 - STELSCHIJF 3 mm
Verstelbare tegeldrager
In hoogte verstelbaar tot op de millimeter zonder de net gelegde tegels te moeten verwijderen. Voor een installatie in de buurt van hoeken en muren, is het nodig om twee of vier afstandhouders van de steunkop te plaatsen. In de buurt van uitgaande hoeken moeten de steunen van de muur worden verplaatst.
E437 - H 25-40 mm
E438 - H 40-70 mm
E439 - H 60-100 mm
Zelfnivellerend verstelbare tegeldrager
De zelfnivellerende steunkop maakt automatische compensatie van hellingen tot 5% mogelijk. Om de tegeldragers in de buurt van hoeken of muren te installeren, moet een ruimte worden gelaten tussen twee of vier afstandhouders van de steunkop. In de buurt van uitgaande hoeken moeten de steunen van de muur worden verplaatst.
E442 - H 37,5-50 mm
E443 - H 50-75 mm
E444 - H 75-100 mm
Attention
Let op Voor de installatie van 60x60 tegels in 20 mm dikte, adviseren wij een maximale verhoging van 100 mm boven het grondvlak.
Technische kenmerken van tegeldragers
Volledig herbruikbare dragers
Bestand tegen zuren en basen
Bestand tegen slecht weer
Temperaturen van -30° tot +120° goed verdragen.
Bestand tegen een breukproef met een belasting van meer dan 1 ton
Instructies voor het gebruik van de tegeldragers
Schroeven
Plaats het schroefelement op de basis van de steun. Schroef de twee elementen vast om de gewenste hoogte te verkrijgenPlaatsing
Plaats de schijf met de plastic afstandsstukken op de bovenkant van de steun door lichtjes vast te schroeven
Aanpassen
Breek indien nodig de plastic afstandsstukken om de tegeldragers aan te passen aan de installatievereistenAfwerking van de opstaande ran
Basis verticale randklem
Verticale rand klemkop
Afwerking tegen de muur
Ontworpen om contact tussen de tegels en de buitenmuur te vermijden in geval van verhoogde plaatsing buiten, is de clip voor de tegelboord, volledig vervaardigd uit roestvrij staal, uitgerust met een demper voor uitzetting in lengte- en dwarsrichting en een veilige verankering om een lineaire, elegante en stabiele randverbinding
Randclip tegel
Randclip tegel
Afstelling en bedieningsaccessoires
Stelsleutel
Hijsklem
Advies voor het leggen op tegeldragers
60x60 cm kruisverband
60x60 cm halfsteensverband
45x90 cm kruisverband
45x90 cm Halfsteensverband
30x120 cm kruisverband
30x120 cm Halfsteensverband
Een goede waterafvoer is een fundamenteel aspect van elk bouwkundig project. Daarom moet vooraf met bepaalde aspecten rekening worden gehouden om stagnatie van water en problemen die de structuur kunnen beschadigen, te voorkomen. Novoceram Outdoor Plus biedt alle voordelen van porcellanato: het is niet poreus en absorbeert geen water.
Om problemen in verband met waterstagnatie te vermijden en een optimale afwatering van de voetafdruk te verkrijgen, is het raadzaam om tijdens de ontwerpfase bepaalde richtlijnen te volgen:
1. Bereid de nodige dwars- of lengterichels voor (1,5% – 2%) die tijdens de nivelleringsfase of tijdens het aanleggen van de ondergrond moeten worden aangebracht.
2. Voeg een laag van geschikt drainagemateriaal toe. Novoceram Outdoor Plus garandeert de typische voordelen van porcellanato: het is vorstbestendig en heeft bijna geen waterabsorptie. Een minimale voeg van 5 mm wordt aanbevolen.
In het geval van dakterrassen boven bewoonde ruimten en vergelijkbare ruimten, is het altijd noodzakelijk een compleet systeem van lagen te voorzien voor het creëren van een plat dak met een toereikende helling, in overeenstemming met de desbetreffende geldende normen DTU43.1, DTU 20.12 (NPP 10.203).
Video
Ontdek onze tips voor het snijden in deze video.
Waterzaag
Natte tafelzaag. Doorlopende cirkelzaag voor het zagen van tegels.
Droogzaagmachine
Doorlopende cirkelzaag voor het snijden van tegels.
Boor
Boren met een roterende boormachine zonder slag met een specifieke boorkop.Voorzorgen
De installatieaanbevelingen worden gegeven als voorbeelden van het type gekozen toepassing: Novoceram raadt aan om de toepasselijke regelgeving in uw land te raadplegen om een state-of-the-art installatie uit te voeren.
Als de toepassing van de platen van 20 mm voorziet in het keramische product dat wordt gebruikt in structurele installaties, moet de projectingenieur en/of klant zorgvuldig de projecteisen beoordelen met betrekking tot de technische specificaties van de platen. Om het risico op schade of letsel te voorkomen, heeft de fabrikant
beveelt aan:
– bij installatie op een verhoogde vloer kan een keramische plaat bij een botsing breken als er een zwaar voorwerp van enige hoogte op valt. Daarom, de fabrikant raadt aan om het specifieke beoogde gebruik te controleren voordat u met de installatie begint en de onderstaande tabel voor verhoogde installatie te volgen. Onder bepaalde omstandigheden moet er versterking worden aangebracht op de achterkant van de platen (glasvezel dubbel gaas) geleverd en aangebracht door de fabrikant;
– met betrekking tot elk systeem voor droge installatie van vloeren boven het maaiveld, raadt de fabrikant aan om te voldoen aan de lokale voorschriften en gebruiksomstandigheden met betrekking tot windbelasting, belasting, seismische gebeurtenissen, enz. Het niet naleven van deze aanbevelingen kan leiden tot onjuist gebruik van het product en kan ernstige schade of letsel veroorzaken.
| Voor alle landen | Voor alle landen behalve VS, Canada, Oceanië | |||
|---|---|---|---|---|
| Afmetingen | Tot 2 cm | Van 2 cm tot 10 cm | Van 10 cm tot 30 cm | |
 |
60×60 cm | 4 tegel ondersteunt (3,4 pcs/m²) |
4 tegel ondersteunt (3,4 pcs/m²) |
4 tegel ondersteunt (3,4 pcs/m²) + dubbele filet |
 |
80×80 cm | 8 tegel ondersteunt (4 pcs/m²) |
8 tegel ondersteunt (4 pcs/m²) + dubbele filet |
8 tegel ondersteunt (4 pcs/m²) + dubbele filet |
 |
60×90 cm | 6 tegel ondersteunt (6 pcs/m²) |
6 tegel ondersteunt (6 pcs/m²) + dubbele filet |
6 tegel ondersteunt (6 pcs/m²) + dubbele filet |
 |
45×90 cm | 6 tegel ondersteunt (6 pcs/m²) |
6 tegel ondersteunt (6 pcs/m²) + dubbele filet |
6 tegel ondersteunt (6 pcs/m²) + dubbele filet |
 |
30×120 cm | 6 tegel ondersteunt (7 pcs/m²) |
6 tegel ondersteunt (7 pcs/m²) + dubbele filet |
6 tegel ondersteunt (7 pcs/m²) + dubbele filet |
 |
60×120 cm | 6 tegel ondersteunt (3,4 pcs/m²) |
6 tegel ondersteunt (3,4 pcs/m²) + dubbele filet |
6 tegel ondersteunt (3,4 pcs/m²) + dubbele filet |
Toelichting voor aannemers, eigenaars en ontwerpers
Opmerking: Neem contact op met Novoceram voor alle details en technische specificaties met betrekking tot de gegalvaniseerde staalplaat. Novoceram is alleen verantwoordelijk als het levert het hele systeem (tegel + glasvezel dubbel gaas). Novoceram kan niet verantwoordelijk worden gehouden voor niet geleverde versterkingssystemen. Bij breuk moet de tegel onmiddellijk worden vervangen.
Om een dreinage van de plattegrond te bereiken, is het noodzakelijk om de juiste dwars- en lengtehellingen te creëren. Zelfs afgezien van de onderscheidende voordelen van het gebruik van porseleinsteengoed, we herinneren u eraan dat Novoceram Outdoor Plus een waterabsorptiegraad heeft die bijna nul is, en deze eigenschap maakt het vorstbestendig. Dit kan leiden tot waterafzetting in bepaalde specifieke gebieden, met name aan de rand van de plaat, ongeacht a state-of-the-art installatie van het materiaal. Novoceram raadt aan om minimaal 5 mm voeg toe te passen.
AFWATERING
Om afwatering van de vloer te realiseren, is het noodzakelijk om voldoende dwars- en lengterichels aan te brengen. Wij herinneren u er echter aan dat Novoceram Outdoor Plus, gezien zijn eigen voordelen van gekleurd porcellanato in de massa, bijna geen absorptie heeft, waardoor het bestand is tegen vorst. Dit kan leiden tot waterstagnatie, vooral aan de randen van de tegels, ongeacht of het materiaal volgens de regels van het vak is gelegd. Novoceram raadt daarom aan om te leggen met een minimale tussenruimte van 5 mm.
