Novoceram Outdoor Plus

Pose sur plots

Système facilement contrôlable qui permet l’installation de système d’irrigation, de tuyauteries et de systèmes d’éclairage placés en-dessous du plancher. Dalles repositionnables pour l’entretien des éléments situés en-dessous.

Video

La pose sur plots est possible soit sur sol dur (par exemple sur dalles) soit sur empierrement.

Pose sur plots : Step by Step

azimut froid antiderapant 60x60 outdoor plus pose sur plots
01

Imperméabilisation

Pour la pose sur toits-terrasses l'imperméabilisation du sol de base est nécessaire
azimut froid antiderapant 60x60 outdoor plus pose sur plots
02

Nettoyage

Avant la pose, procéder à un nettoyage méticuleux du sol de base
azimut froid antiderapant 60x60 outdoor plus pose sur plots
03

Placer les supports

Placer les supports sur le sol (une hauteur maximum de pose de 10 cm est recommandée)
azimut froid antiderapant 60x60 outdoor plus pose sur plots
04

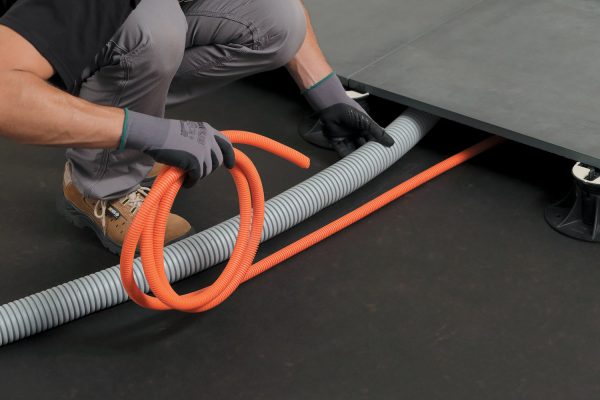

Câbles et tuyaux

Si nécessaire, positionner les câbles et les tuyaux
azimut froid antiderapant 60x60 outdoor plus pose sur plots
05

Positionner sur supports

Positionner les dalles de Novoceram Outdoor Plus sur les supports précédemment installés
azimut froid antiderapant 60x60 outdoor plus pose sur plots
06

Nivellement des dalles

En cours de pose vérifier que le nivellement des dalles posées soit correct
azimut froid antiderapant 60x60 outdoor plus pose sur plots
07

Clef de réglage

Utiliser la clef de réglage des plots pour obtenir une surface plane
azimut froid antiderapant 60x60 outdoor plus pose sur plots
08

Piétinables immédiatement

Les dalles Novoceram Outdoor Plus posées en appui sur plots sont piétinables immédiatement après la pose. Les plots Novoceram Outoor Plus résistent au test d'écrasement avec charge supérieure à 1 tonne

Les supports des dalles sur plots

plot fixe

Support fixe

La hauteur minimum à partir du plancher est de 12 mm. Pour élever une ou plusieurs zones du support, un disque élévateur de 3 mm d’épaisseur est disponible. La base d’appui est perforée en son centre pour pouvoir mieux s’adapter au plan de pose. Les supports peuvent être divisés facilement en quatre parties selon les schémas de pose à exécuter et sont dotés de distanciateurs pour réaliser le joint entre les carreaux.

E434 - H 12 mm
E435 - H 15 mm
E436 - H 20 mm
E448 - DISQUE NIVELANT 3 mm

Support réglable

Support réglable

Réglable au millimètre près en hauteur sans être obligé d’enlever les dalles qui viennent d’être posées. Pour la pose à proximité des angles et des murs, il est nécessaire d’espacer deux ou quatre distanciateurs de la tête d’appui du support. A proximité d’angles sortants, il faut éloigner les supports du mur.

E437 - H 25-40 mm
E438 - H 40-70 mm
E439 - H 60-100 mm

Support réglable autonivelant

Support réglable autonivelant

La tête de soutien auto-nivelante permet de compenser automatiquement des pentes jusquà 5%. Pour poser les supports à proximité d’angles ou de murs, il faut espacer deux ou quatre distanciateurs de la tête de soutien du support. A proximité des angles sortants, il faut éloigner les supports du mur.

E442 - H 37,5-50 mm
E443 - H 50-75 mm
E444 - H 75-100 mm

Attention Pour la pose en application surélevée des dalles 60x60 en 20 mm d'épaisseur, nous préconisons une surélevation maximum de 100 mm du plan de piétinement.

Caractéristiques techniques des supports

Supports entièrement recyclables

Supports entièrement recyclables

Résistants aux acides et aux bases

Résistants aux acides et aux bases

Résistants aux intempéries

Résistants aux intempéries

Températures supportées de -30°a +120°

Températures supportées de -30°a +120°

Résistants au test d'écrasement avec charge supérieure à 1 tonne

Résistants au test d'écrasement avec charge supérieure à 1 tonne

Mode d'emploi des supports

mode d'emploi des supports

Visser

Placer l'élément à vis sur la base du plot. Visser les deux éléments pour obtenir l'hauteur souhaitée
mode d'emploi des supports

Positionner

Positionner le disque avec les écarteurs en plastique sur la sommité du plot en vissant légèrement
mode d'emploi des supports

Adapter

Si besoin, casser les écarteurs en plastique pour adapter les plots aux exigences de pose

Finition bord surélévé

Clip bord vertical base

Clip bord vertical base

Clip bord vertical tête

Clip bord vertical tête

Finition contre mur

Conçue pour éviter le contact entre les dalles et le mur périmétral en cas de pose surélévée à l’extérieur, le clip pour bord dalle, construit entièrement en acier inox, est doté d’un amortisseur pour les dilatations longitudinales et transversales et d’un ancrage sûr pour permettre un joint périmétral linéaire, élégant et stable.

Clip bord dalle

Clip bord dalle

Clip bord dalle

Clip bord dalle

Accessoires de réglage et manipulation

Clef de réglage

Clef de réglage

Pince de levage

Pince de levage

Conseils pour la pose sur plot

60x60 cm pose droite

60x60 cm pose droite

60x60 cm pose décalée

60x60 cm pose décalée

45x90 cm pose droite

45x90 cm pose droite

45x90 cm pose décalée

45x90 cm pose décalée

30x120 cm pose droite

30x120 cm pose droite

30x120 cm pose décalée

30x120 cm pose décalée

Un bon drainage de l’eau est un aspect fondamental dans tout projet architectural. Il est donc nécessaire de tenir compte de certains aspects au préalable afin d’éviter la stagnation de l’eau et les problématiques pouvant endommager la structure. Novoceram Outdoor Plus offre tous les avantages du grès cérame : il n’est pas poreux et n’absorbe pas l’eau.
Pour éviter les problématiques liées à la stagnation de l’eau et obtenir un drainage optimal du plan de piétinement, il est opportun de suivre certaines indications en phase de conception :
1. Préparer les pentes transversales ou longitudinales appropriées (1,5% – 2%) à réaliser durant la phase de nivellement ou durant le compactage.
2. Ajouter une couche réalisée avec des matériaux drainants appropriés. Novoceram Outdoor Plus garantit les avantages typiques du grès cérame : il résiste au gel et a une absorption d’eau quasiment nulle. Un joint de 5 mm minimum est conseillé.
En cas de toits avec terrasse situés au-dessus de pièces habitées ou similaires, il est toujours nécessaire de prévoir un système de couches complet pour la réalisation d’une couverture plane avec une pente adéquate, conformément aux norme relatives en vigueur DTU43.1, DTU 20.12 (NPP 10.203).

Vidéo

Découvrez nos conseils pour la coupe en vidéo.
scie à eau

Scie à eau

Scie sur table sous arrosage. Disque à jante continue destiné à la découpe de carrelage.
disqueuse

Disqueuse à sec

Disque à jante continue destiné à la découpe de carrelage.
perforateur

Perforateur

Perçage avec perforateur en rotation sans percussion avec trépan spécifique.

Precautions

Les indications pour la pose sont proposées à titre indicatif en fonction du type d’application: nous recommandons de vous reporter aux normes de référence en vigueur dans votre pays afin de réaliser un revêtement de sol dans les règles de l’art. Pour la pose sur étaincheité, voir les Règles Professionnelles de la Chambre Syndicale Française de l’étaincheité et, pour la pose sur sol non étainché, le Cahier 3798 du CSTB.

Lorsque la mise en oeuvre de dalles de 20 mm prévoit l’utilisation du produit céramique en termes structurels, il est recommandé aux concepteurs, maîtres d’oeuvre et/ou aux maîtres d’ouvrage de faire une évaluation scrupuleuse du cahier des charges du projet par rapport aux caractéristiques techniques des dalles. En particulier, afin d’éviter le risque de dommages aux personnes ou aux biens, le fabricant recommande : si la mise en oeuvre prévoit une pose surélevée, en tenant compte qu’un carreau pourrait se casser suite à la chute d’un corps lourd, de vérifier en avance la destination d’usage spécifique et de se conformer au tableau d’instructions de pose surélevée reproduit ci-après, où, dans des conditions déterminées, il est prévu de rajouter un renforcement sur le revers du carreau en fibre de verre, fourni par le fabricant. Concernant le dallage posé en étages, quelque soit le système de pose sans collage utilisé, il est également conseillé de respecter les spécifications des normes et les conditions locales d’emploi, entre autre, à titre d’exemple, l’action du vent, le chargement structurel, les actions sismiques, etc. Le non-respect des recommandations reproduites ci-dessus peut conduire à un usage impropre du produit et éventuellement causer de graves dommages aux personnes ou aux biens.

  POUR TOUS LES PAYS POUR TOUS LES PAYS SAUF ETATS UNIS, CANADA, OCEANIE
DIMENSION JUSQU’À 2 cm DE 2 cm À 10 cm DE 10 cm À 30 cm
Posa sopraelevata 60x60 60×60 cm 4 supports par dalle
(3,4 pcs/m²)
4 supports par dalle
(3,4 pcs/m²)
4 supports par dalle
(3,4 pcs/m²)
+ double filet
Posa sopraelevata 80x80 80×80 cm 8 supports par dalle
(4 pcs/m²)
8 supports par dalle
(4 pcs/m²)
+ double filet
8 supports par dalle
(4 pcs/m²)
+ double filet
Posa sopraelevata 60x90 60×90 cm 6 supports par dalle
(6 pcs/m²)
6 supports par dalle
(6 pcs/m²)
+ double filet
6 supports par dalle
(6 pcs/m²)
+ double filet
Posa sopraelevata 45x90 45×90 cm 6 supports par dalle
(6 pcs/m²)
6 supports par dalle
(6 pcs/m²)
+ double filet
6 supports par dalle
(6 pcs/m²)
+ double filet
Posa sopraelevata 30x120 30×120 cm 6 supports par dalle
(7 pcs/m²)
6 supports par dalle
(7 pcs/m²)
+ double filet
6 supports par dalle
(7 pcs/m²)
+ double filet
Posa sopraelevata 60x120 60×120 cm 6 supports par dalle
(3,4 pcs/m²)
6 supports par dalle
(3,4 pcs/m²)
+ double filet
6 supports par dalle
(3,4 pcs/m²)
+ double filet

Indications pour maîtres d’oeuvre, maîtres d’ouvrage et concepteurs

Remarque: Pour plus de détails et connaître les spécifications techniques liées au double filet, nous vous prions de contacter Novoceram. Novoceram est responsable uniquement s’il fournit l’ensemble du système (carreaux + double filet). Novoceram ne peut être tenu responsable pour les systèmes qui ne sont pas directement et entièrement fournis. En cas de rupture, les carreaux doivent être remplacés immédiatement. Pour obtenir un drainage du plancher, il est nécessaire de prévoir des pentes transversales et longitudinales adéquates. Nous rappelons toutefois que Novoceram Outdoor Plus, à la lumière de ses propres avantages du grès cérame coloré dans la masse a une absorption quasiment nulle, ce qui le rend résistant au gel. Cela peut comporter des stagnations d’eau principalement localisées sur le bord des dalles, independamment de la réalisation d’une pose du matériau dans les règles de l’art. Novoceram conseille donc une pose avec un interstice minimum de 5 mm.

DRAINAGE

Pour obtenir un drainage du plancher, il est nécessaire de prévoir des pentes transversales et longitudinales adéquates. Nous rappelons toutefois que Novoceram Outdoor Plus, à la lumière de ses propres avantages du grès cérame coloré dans la masse a une absorption quasiment nulle, ce qui le rend résistant au gel. Cela peut comporter des stagnations d’eau principalement localisées sur le bord des dalles, independamment de la réalisation d’une pose du matériau dans les règles de l’art. Novoceram conseille donc une pose avec un interstice minimum de 5 mm.
